概述及技术参数：

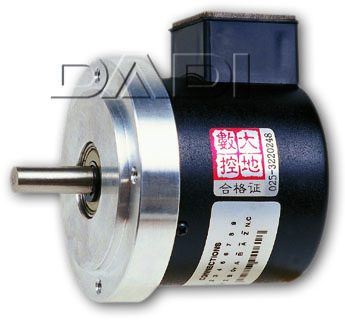

旋转编码器是集机、光、电技术于一体，通过光电转换，强角位移转换成相应的电脉冲或数字信号输出的位移传感器。与数控系统配套使用，实现各种螺纹的自动加工。

工作电压：DC+5V；分辨率：1200P/R。

接线表：

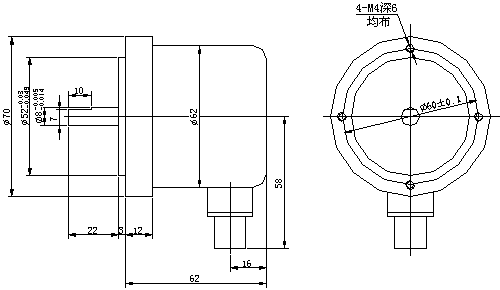

旋转编码器外形及安装尺寸图
信 号 ＋V SIG Z SIG A OV SIG B SIG B SIG A SIG Z - 屏 蔽
插座号（7芯） 1 2 3 4 5 － － － 6 7
插座号（10芯） 1 2 3 4 5 6 7 8 9 10

注：

  • 航插7脚已接编码器外壳，电缆屏蔽线应接航插的7脚（7芯），或10脚（10芯），另一端屏蔽线应悬空。
  • 标准电缆长度为3米。
