三相反应式步进电机
产品规格及性能:
型 号 |
相 数 |
步距角 |
电压V |
电流A |
转矩N.M |
起动频率HZ |
运行频率HZ |
90BC340 |
3 |
1.5/3 |
80-300 |
6 |
2.5 |
1500 |
15000 |
90BC340A |
3 |
1.5/3 |
80-300 |
6 |
4 |
1500 |
15000 |
110BF003N |
3 |
0.75/1.5 |
80-300 |
6 |
8 |
1500 |
15000 |
110BC380C |
3 |
0.75/1.5 |
80-300 |
6 |
10 |
1500 |
15000 |
130BC3100B |
3 |
0.6/1.2 |
80-300 |
10 |
18 |
1500 |
15000 |
130BC3100A |
3 |
0.6/1.2 |
80-300 |
10 |
20 |
1500 |
15000 |
接线方式:
相 数 |
A |
A |
B |
B |
C |
C |
接地 |
航插 |
3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7芯 |

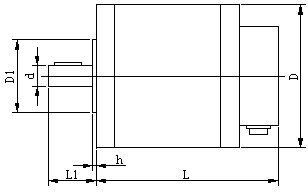

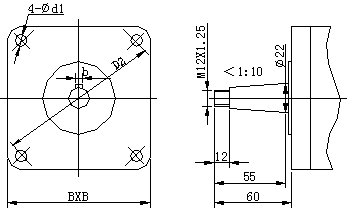

外形尺寸及安装尺寸:
型号\尺寸 |
D |
B-B |
d(h7) |
L1 |
b |
D1(h7) |
h |
L |
D2 |
d1 |
90BC340 |
90 |
92 |
10 |
25 |
|
70 |
3 |
140 |
107 |
6.6 |
90BC340A |
90 |
92 |
10 |
25 |
|
70 |
3 |
160 |
107 |
6.6 |
110BF003N |
110 |
112 |
14 |
35 |
|
85 |
4 |
186 |
132 |
9 |
110BC380C |
110 |
112 |
14 |
35 |
|
85 |
4 |
206 |
132 |
9 |
130BC3100B |
130 |
134 |
锥轴 |
58 |
6 |
100 |
4.5 |
210 |
155 |
11 |
130BC3100A |
130 |
134 |
锥轴 |
58 |
6 |
100 |
4.5 |
240 |
155 |
11 |

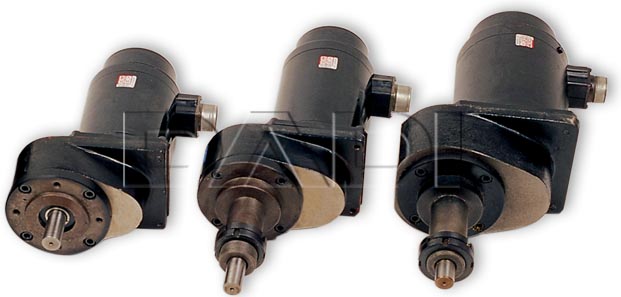

三相反应式减速步进电机
产品规格及性能:
型 号 |
电机型号 |
减速比 |
最大静力N.M |
步距角 |
配用丝杠MM |
脉冲当量MM |
出轴 |
JBF-90X |
90BC340 |
10:3 |
8.3 |
0.45º |
4 |
0.005 |
短 |
JBF-90Z |
90BC340A |
5:2 |
10 |
0.6º |
6 |
0.01 |
长 |
JBF-3 |
110BF003N |
25:12 |
16.4 |
0.36º |
5 |
0.005 |
短 |
JBF-4 |
110BC380C |
5:2 |
24.5 |
0.3º |
12 |
0.01 |
长 |
JBF-5 |
110BC380C |
25:12 |
20.4 |
0.36º |
5 |
0.005 |
短 |
JBF-6 |
130BC3100A |
1:1 |
20 |
0.6º |
6 |
0.01 |
长 |
JBF-7 |
110BF003N |
5:3 |
13 |
0.45º |
4 |
0.005 |
短 |
JBF-7A |
110BC380C |
5:3 |
16 |
0.45º |
4 |
0.005 |
短 |
JBF-8 |
110BC380C |
5:4 |
12.5 |
0.6º |
6 |
0.01 |
长 |
JBF-9/4 |
110BC380C |
9:4 |
22.5 |
0.5º |
(40:1分头改装用) |
短 |
JBF-12 |
130BC3100A |
2:1 |
40 |
0.3º |
12 |
0.01 |
长 |

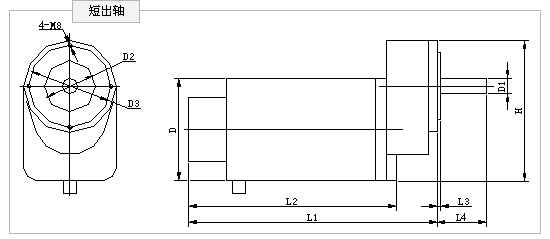

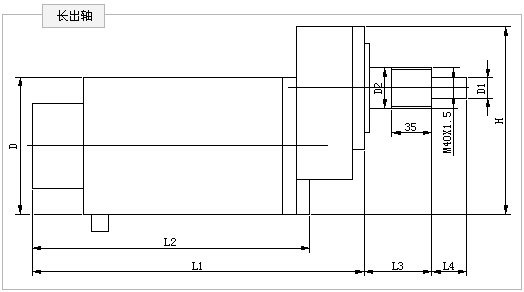

三相反应式减速步进电机
型 号 |
电机型号 |
D |
D1 (h6) |
D2 (h7) |
D3 |
L1 |
L2 |
L3 |
L4 |
H |
出轴 |
JBF-90X |
90BC340 |
90 |
12 |
50 |
80 |
195 |
155 |
3 |
39 |
140 |
短 |
JBF-90Z |
90BC340A |
90 |
12 |
28 |
|
215 |
175 |
55 |
25 |
140 |
长 |
JBF-3 |
110BF003N |
110 |
20 |
70 |
90 |
253 |
200 |
5 |
42 |
175 |
短 |
JBF-4 |
110BC380C |
110 |
20 |
40 |
|
285 |
215 |
90 |
28 |
175 |
长 |
JBF-5 |
110BC380C |
110 |
20 |
70 |
90 |
285 |
215 |
5 |
42 |
175 |
短 |
JBF-6 |
130BC3100A |
130 |
20 |
40 |
|
320 |
250 |
90 |
28 |
190 |
长 |
JBF-7 |
110BF003N |
110 |
20 |
70 |
90 |
250 |
195 |
5 |
38 |
175 |
短 |
JBF-7A |
110BC380C |
110 |
20 |
70 |
90 |
285 |
215 |
5 |
38 |
170 |
短 |
JBF-8 |
110BC380C |
110 |
20 |
40 |
|
285 |
218 |
90 |
28 |
185 |
长 |
JBF-9/4 |
110BC380C |
110 |
20 |
70 |
90 |
285 |
215 |
5 |
38 |
175 |
短 |
JBF-12 |
130BC3100A |
130 |
20 |
40 |
|
335 |
250 |
90 |
28 |
190 |
长 |
