电动刀架


数控改造配套产品电动刀架

电动刀架工作原理及特点：

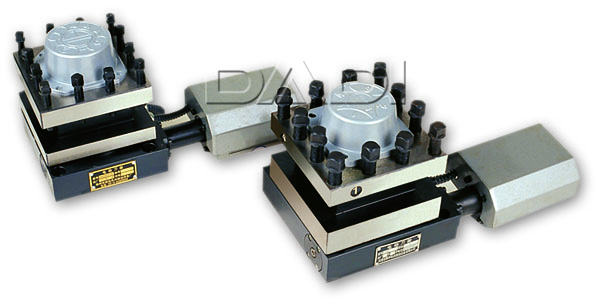

LD4型系列立式电动刀架采用涡轮蜗杆传动，上下齿盘啮合，螺杆夹紧的工作原理。具有转位快，定位精度高，切向扭矩大的优点。发信转转位采用霍尔元件，使用寿命长。

技术参数：

型 号 电动功率
W		 电机转速
r/min		 夹紧力
T		 重复定位精度
mm		 寿 命
(次)		 换刀时间(S)
90° 180° 270°
LD4-CK0620 　50/30 1400 4 ±2 >300000 1.2 1.6 2
LD4-CK0625 90 1400 6 ±2 >300000 1.7 2.2 2.7
LD4-CK6125 90 1400 6 ±2 >300000 1.9 2.4 2.9
LD4-CK6132 120 1400 12 ±2 >300000 2.0 2.5 3.0
LD4-CK6136 120 1400 12 ±2 >300000 2.0 2.5 3.0
LD4-CK6140 120 1400 12 ±2 >300000 2.0 2.5 3.0
LD4-CK6150 120 1400 12 ±2 >300000 2.0 2.5 3.0
LD4-CK6163 180 1400 18 ±2 >300000 2.5 3.2 3.9
LD4-CK6180 180 960 28 ±2 >300000 4.1 5.2 6.3

LD系列电动刀架外形尺寸及安装尺寸：

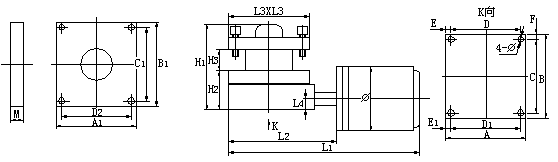

LD系列电动刀架外形尺寸及安装尺寸图
型号\尺寸 H1 H2 H3 A A1 B B1 C C1 D D1 E E1 F L1 L2 L3 L4 ø ø1
LD4-CK0620 116 48 18 80 40 110 55 94 146 64 52 8 13 8 238 138 80 16 9 78
LD4-CK0625 128 51 23 120 55 126 56 110 90 80 15 20 8 236 208 110 17 9 88
LD4-CK6125 162 58 34 136 68 148 68 126 108 108 14 14 11 364 246 136 17 11 88
LD4-CK6132 187 70 40 161 76 171 76 146 126 126 23 23 12.5 365 237 152 21 13 88
LD4-CK6136 194 77 40 161 76 171 76 146 126 126 23 23 12.5 365 237 152 21 13 88
LD4-CK6140 202 81 40 192 81 192 105 168 152 152 20 20 12 405 268 162 23 13 88
LD4-CK6150 242 121 40 192 81 192 105 168 152 152 20 20 12 405 268 162 47 13 88
LD4-CK6163 253 120 51 200 100 200 100 177 150 130 25 35 11.5 450 310 200 40 13 98
LD4-CK6180 245 120 55 280 140 280 140 240 240 240 20 20 20 603 383 280 25 18 142
