混合式步进电机采用稀土永磁材料制造,与反应式步进电机相比具有电磁损耗小,转换频率高,动态特性好等优点。混合式电机运行时相对平稳、噪音小,输出力矩大。混合式电机取代反应式电机是经济型数控系统的发展趋势。
输入电源 | AC220V -15%~+10% 50/60Hz |
---|---|
输出相电流 | 1.2A~5.8A |
适配电机 | 三相混合式步进电机 |
工作环境 | 0℃~50℃ 15~85%RH 不结露。无腐蚀性、易燃、易爆、导电性气体、液体和粉尘 |
存放环境 | -25℃~70℃ 15~85%RH 不结露 |
驱动方式 | PWM(脉宽调制)恒流斩波,三相正弦波电流输出 |
步距角 | 0.03°、0.036°、0.045°、0.06°、0.072°、0.09°、0.12° |
对应电机每转脉冲 | 12000、10000、8000、6000、5000、4000、3000 |
步距角设定 | DIP开关(DIP5、DIP6、DIP7)设定 |
输入信号 | CP+/CP-;CW-/CW+;FREE+/FREE- |
输入电平 | 5V 5~10mA 12V时串入1K电阻,24V时串入2.2K电阻。 |
位置脉冲输入方式 (由DIP8设定) |
单脉冲方式:CP(脉冲)+CW(方向)脉冲宽度≥2.5µS,脉冲频率≤200KHz(100000P/r时);双脉冲方式:CW(正转脉冲) +CCW(反转脉冲) |
输出信号 | ERR(报警提示)集电极开路输出 |
状态指示 | 红色LED 报警指示灯 绿色LED电源指示灯 绿色LED脉冲指示灯 |

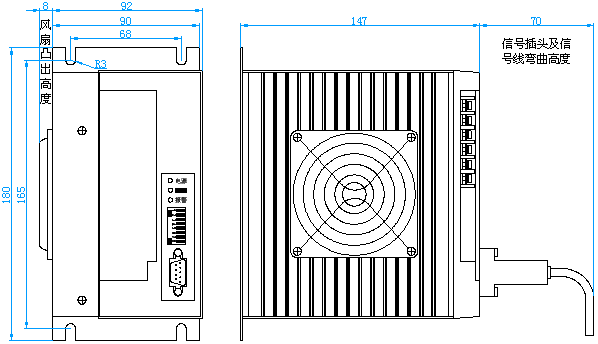

外形尺寸 | 180X100X147 |
重量 | 2Kg |

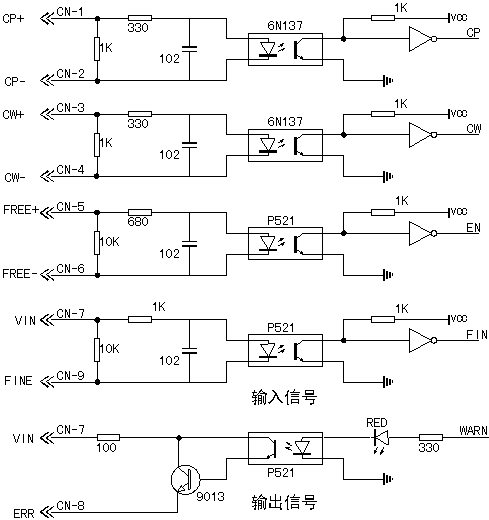

CP+/CP-(脉冲信号):每个脉冲上升沿使电机转动一步,最小脉宽≥2.5μS,最高接收频率200KHz。
CW+/CW-(方向信号):单脉冲控制方式时为方向控制信号输入接口,若CW为低电平,电机顺时针旋转,CW为高电平,电机逆时针旋转。双脉冲控制方式时为反转步进脉冲信号输入接口。方向信号切换时间≥10us。改变电机旋转方向可通过互换电机任意两相接线。
FERR+/FREE-(脱机信号)脱机信号输入接口,脱机+与脱机-之间分别加高低电平,电机无相电流,电机转子处于不稳定的自由状态(脱机状态);反之脱机+与脱机-之间分别加相同电平或不接,电机处于锁定状态。
Vin 外部电源输入端(仅需接ERR和FINE时所需)
ERR 报警信号输出接口
FINE 当FINE为高电平时,细分功能有效,当FINE为低电平时,细分功能无效。
当细分功能为无效时,电机每转的脉冲数为细分功能有效时的1/10

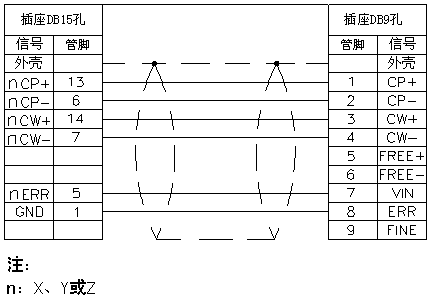

引脚 | 端子名 | 信号定义 |
---|---|---|
1 | CP+ | 脉冲信号(正端)输入 |
2 | CP- | 脉冲信号(负端)输入 |
3 | CW+ | 方向信号(正端)输入 |
4 | CW- | 方向信号(负端)输入 |
5 | PREE+ | 脱机信号(正端)输入 |
6 | PREE- | 脱机信号(负端)输入 |
7 | VIN | 外部提供的电源 |
8 | ERR | 报警信号输出 |
9 | FINE | 细分信号(伺服)输入 |
D306驱动器有一组拔码开关,如图示:
步进电机内部线圈必须接成三角形,驱动器的相电流设置值必须小于或等于电机铭牌上的额定相电流,具体设置如下:
开关\相电源(A) | 1.2 | 2.3 | 2.7 | 3.3 | 3.7 | 4.5 | 4.9 | 5.8 |
---|---|---|---|---|---|---|---|---|
DIP1 | OFF | OFF | ON | OFF | ON | OFF | ON | ON |
DIP2 | OFF | OFF | OFF | ON | OFF | ON | ON | ON |
DIP3 | OFF | ON | OFF | OFF | ON | ON | OFF | ON |
注:若电机额定电流标称值是"Y"接法的电流值时,设定电流值等于额定值的倍。
半流功能是指输入脉冲频率<800Hz时输出相电流减小到额定值的60%,可防止电机发热,减小低频振动。通常拔码开关DIP4设置为OFF,半流功能有效,当设置为ON时,半流功能无效。
开关\电机步数 | 10000 | 8000 | 6000 | 5000 | 4000 | 3000 | 12000 | 12000 |
---|---|---|---|---|---|---|---|---|
DIP5 | OFF | OFF | OFF | OFF | ON | ON | ON | ON |
DIP6 | OFF | OFF | ON | ON | OFF | OFF | ON | ON |
DIP7 | OFF | ON | OFF | ON | OFF | ON | OFF | ON |
当DIP8为OFF时,单脉冲控制方式:CP输入脉冲信号,CW为方向信号,当DIP8为ON时,为双脉冲控制方式,CP输入正转脉冲,CW输入反转脉冲。
电源输入为交流220V,波动范围:-15%~+10%,电流最大4安培,电源电缆横截面积不小于1mm2;电缆长度大于30m时,截面积不小于1.5mm2。
电机相电压325VDC,相电流1.2A~5.8A,电机电缆横截面积不小于1mm2;电机电缆最长50米,电机电缆长度大于30m时,横截面积不小于1.5mm2。电机侧绕组接成三角形,改变电机旋转方面可互换电机的任意两根相线。
注:电源线,电机线应正确连接,并完全拧紧。驱动器的电源必须用隔离变压器变压成AC220V后,再提供给驱动器。本驱动器有接地端PE,用户必须可靠地接大地,以确保安全。
绿色灯: 电源指示灯,通电情况下,该绿灯亮。
绿色灯: 脉冲指示灯,如有脉冲输入,每输入4个脉冲指示灯闪烁一次,以此判定是否有脉冲输入。
红色灯: 报警指示灯、驱动器出现过流保护、过压保护、欠压保护、短路保护时此红灯点亮,此时电机的相电流为零,电相处于自由脱机状态。
型 号 | 90BYG 350B |
90BYG 350C |
110BYG 350B |
110BYG 350C |
110BYG 3502 |
110BYG 3503 |
110BYG 3504 |
130BYG 3502 | |
---|---|---|---|---|---|---|---|---|---|
相数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
保持转矩N.M | 4 | 6 | 12 | 16 | 11 | 15 | 19 | 30 | |
步距角° | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | |
相电流 | 1.1 | 1.3 | 2.8 | 3 | 3 | 3 | 3 | 5 | |
空载频率Hz | 30000 | 30000 | 30000 | 30000 | 30000 | 30000 | 30000 | 2500 | |
起动频率Hz | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | |
相电感MH | 38 | 48 | 30 | 35 | 25 | 30 | 35 | 25 | |
转动惯量 | 3.0 | 4.5 | 12.5 | 16.5 | 9 | 12 | 15 | 25 | |
电压 | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 | |
驱动器 相电流 设置 |
DIP1 | OFF | OFF | OFF | ON | ON | ON | ON | ON |
DIP2 | OFF | OFF | ON | OFF | OFF | OFF | OFF | ON | |
DIP3 | ON | ON | OFF | ON | ON | ON | ON | OFF | |
开箱后请按装箱单核对,如发现与装箱单不符请及时和我公司联系;检查驱动器有无机箱体变形,部件破损等异常情况,如有异常,请确认不影响使用后再安装,或与我公司联系。
D306N驱动器应装在通风良好,防护妥善的电柜内,为保证驱动器散热,请留20mm以上空间间距安装。安装时要避免粉尘或杂物落入驱动器内部。
信号线和电机线建议采用屏蔽电缆,分别布线,距离越远越好(30cm或更大)。电机线和电源线流过电流较大,接线时一定要接牢。
