五相混合式步进电机
产品规格及性能:
型 号 |
步距角 |
相数 |
电压V |
电流A |
转矩N.M |
电感MH |
惯量kg/cm2 |
起动频率HZ |
运行频率HZ |
90BYG5502 |
0.36/0.72 |
5 |
30-300 |
3 |
5 |
3.5 |
3.8 |
2500 |
22000 |
90BYG5503 |
0.36/0.72 |
5 |
30-300 |
3 |
6.5 |
5.1 |
4.3 |
2500 |
22000 |
90BYG5602 |
0.3/0.6 |
5 |
30-300 |
3 |
5 |
3.5 |
3.8 |
2500 |
22000 |
90BYG5603 |
0.3/0.6 |
5 |
30-300 |
3 |
6.5 |
5.1 |
4.3 |
2500 |
22000 |
90BYG5802 |
0.225/0.45 |
5 |
30-300 |
3 |
5 |
3.5 |
3.8 |
2500 |
22000 |
90BYG5803 |
0.225/0.45 |
5 |
30-300 |
3 |
6.5 |
5.1 |
4.3 |
2500 |
22000 |
110BYG5501 |
0.36/0.72 |
5 |
30-300 |
3 |
10 |
10 |
11.2 |
2300 |
20000 |
110BYG5502 |
0.36/0.72 |
5 |
30-300 |
3 |
16 |
12 |
15.8 |
2300 |
20000 |
110BYG5601 |
0.3/0.6 |
5 |
30-300 |
3 |
10 |
10 |
11.2 |
2300 |
20000 |
110BYG5602 |
0.3/0.6 |
5 |
30-300 |
3 |
16 |
12 |
15.8 |
2300 |
20000 |
110BYG5801 |
0.225/0.45 |
5 |
30-300 |
3 |
10 |
10 |
11.2 |
2300 |
20000 |
110BYG5802 |
0.225/0.45 |
5 |
30-300 |
3 |
16 |
12 |
15.8 |
2300 |
20000 |
130BYG5501 |
0.36/0.72 |
5 |
30-300 |
3 |
25 |
7 |
13.5 |
2300 |
20000 |
130BYG5502 |
0.36/0.72 |
5 |
30-300 |
3 |
35 |
9.2 |
21 |
2300 |
18000 |
五相混合式步进电机接线方式:
电机绕组 |
A |
A |
B |
B |
C |
C |
D |
D |
E |
E |
接地 |
航插 |
插座编号 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
7 |
7芯 |
插座编号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
12芯 |

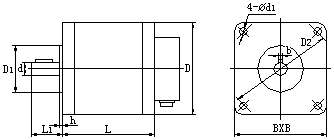

五相混合式步进电机外形尺寸及安装尺寸:
型号\尺寸 |
D |
B-B |
d(h7) |
L1 |
b |
D1(H7) |
h |
L |
D2 |
d1 |
90BYG5502 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
154 |
107 |
7 |
90BYG5503 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
178 |
107 |
7 |
90BYG5602 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
153 |
107 |
7 |
90BYG5603 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
175 |
107 |
7 |
90BYG5802 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
153 |
107 |
7 |
90BYG5803 |
90 |
92 |
14 |
32 |
4 |
70 |
3.5 |
175 |
107 |
7 |
110BYG5501 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
182 |
126 |
9 |
110BYG5502 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
228 |
126 |
9 |
110BYG5601 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
182 |
126 |
9 |
110BYG5602 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
228 |
126 |
9 |
110BYG5801 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
182 |
126 |
9 |
110BYG5802 |
110 |
112 |
16 |
37 |
5 |
56 |
3 |
228 |
126 |
9 |
130BYG5501 |
130 |
132 |
19 |
45 |
5 |
100 |
4.5 |
210 |
155 |
11 |
130BYG5502 |
130 |
132 |
19 |
45 |
5 |
100 |
4.5 |
264 |
155 |
11 |

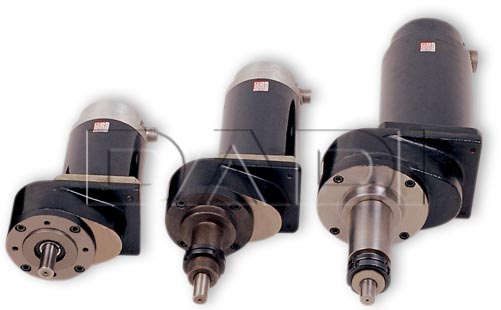

五相混合减速步进电机
产品规格及性能:
电机型号 |
减速比 |
最大静力N.M |
步距离 |
配用丝杠MM |
脉冲当量MM |
出轴 |
J90BYG5502-8/5 |
8:5 |
8 |
0.45º |
4 |
0.005 |
短 |
J90BYG5503-6/5 |
6:5 |
7.8 |
0.6º |
6 |
0.01 |
长 |
J110BYG5501-8/5 |
8:5 |
16 |
0.45º |
4 |
0.005 |
短 |
J110BYG5502-6/5 |
6:5 |
19.2 |
0.6º |
6 |
0.01 |
长 |
J110BYG5501-2/1 |
2:1 |
20 |
0.36º |
5 |
0.005 |
短 |
J110BYG5502-12/5 |
12:5 |
38.4 |
0.3º |
12 |
0.01 |
长 |
J130BYG5502-6/5 |
6:5 |
42 |
0.6º |
6 |
0.01 |
长 |
J130BYG5502-12/5 |
12:5 |
84 |
0.3º |
12 |
0.01 |
长 |

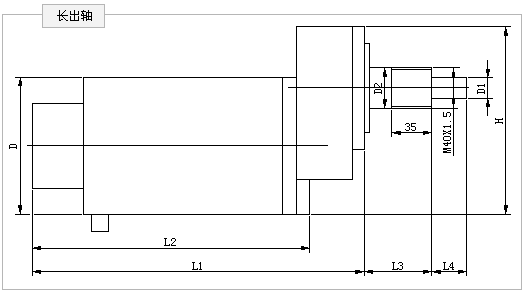

五相混合减速步进电机外形尺寸及安装尺寸:
电机型号 |
D |
D1 (h6) |
D2 (h7) |
D3 |
L1 |
L2 |
L3 |
L4 |
H |
出轴 |
J90BYG5502-8/5 |
90 |
12 |
50 |
80 |
205 |
165 |
3 |
39 |
140 |
短 |
J90BYG5503-6/5 |
90 |
12 |
28 |
|
230 |
190 |
55 |
25 |
140 |
长 |
J110BYG5501-8/5 |
110 |
20 |
70 |
90 |
250 |
193 |
5 |
38 |
175 |
短 |
J110BYG5502-6/5 |
110 |
20 |
40 |
|
316 |
265 |
90 |
28 |
185 |
长 |
J110BYG5501-2/1 |
110 |
20 |
70 |
90 |
250 |
193 |
5 |
38 |
175 |
短 |
J110BYG5502-12/5 |
110 |
20 |
40 |
|
316 |
265 |
90 |
28 |
185 |
长 |
J130BYG5502-6/5 |
130 |
20 |
40 |
|
370 |
285 |
90 |
28 |
190 |
长 |
J130BYG5502-12/5 |
130 |
20 |
40 |
|
370 |
285 |
90 |
28 |
190 |
长 |
